teorie/čtyřbodový ohyb desek na bázi dřeva

EN 789 — Dřevěné konstrukce - Zkušební metoda pro mechanické vlastnosti desek na bázi dřeva

Zkušební stroj pro 4-bodový ohyb

Testování podle EN 789 ověřuje mechanické vlastnosti desek na bázi dřeva a shodu s technickými požadavky této evropské normy. Dodáváme zkušební stroje Shimadzu Autograph s přípravkem pro 4-bodový ohyb

Klíčové vybavení pro testy dle EN 789

• Univerzální zkušební stroj Shimadzu Autograph (max. zatížení 50 kN) vhodný pro ohybové, tahové, tlakové a střihové zkoušky podle norem EN, s přesným řízením zatěžovacích parametrů a záznamem průběhu síly a deformace.
• 4-bodový ohybný přípravek s nastavitelnou roztečí podpěr (span) pro vzorky různé tloušťky.
• Umístění ohybového přípravku ve stroji umožňuje provádět střihové zkoušky dřevěných vzorků podle EN 13354 bez komplikovaných přestaveb zařízení.
• Deflektometr s rozlišením 0,0001 mm pro vysoce přesné měření průhybu.

Postup testování dle EN 789

1. Příprava vzorků - výběr reprezentativních vzorků, označení (rozměry, směry vláken, vlhkost).
2. Nastavení stroje - volba rozteče podpěr (span) a rychlosti zatěžování.
3. Provedení zkoušky - 4-bodový ohyb (případně další zkoušky: tah, tlak, střih dle potřeby).

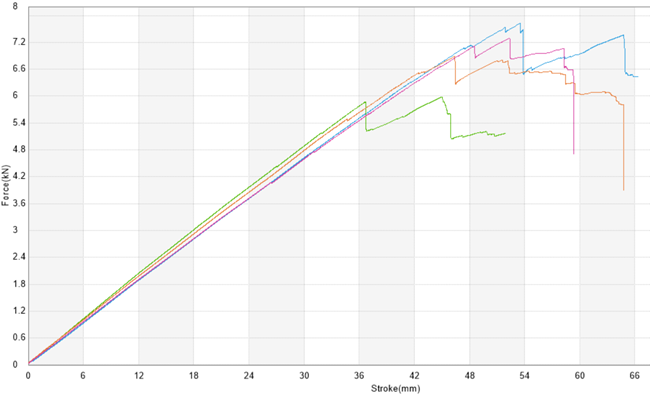

4. Záznam dat - síla vs. průhyb s vysokým rozlišením (deflektometr 0,0001 mm).
5. Vyhodnocení - porovnání s limity EN 789 (např. srovnání s referenční křivkou) a statistické zpracování výsledků (průměry, směrodatné odchylky, intervaly spolehlivosti).

Výhody použití Shimadzu pro testy desek podle EN 789

• Vysoká přesnost měření
• Flexibilita díky nastavitelnému rozpětí (span) pro různé tloušťky desek.
• Možnost provádět střihové zkoušky podle EN 13354 bez složitých změn přípravků.
• Spolehlivé, opakovatelné výsledky vhodné pro akreditované zkušební protokoly.

.
